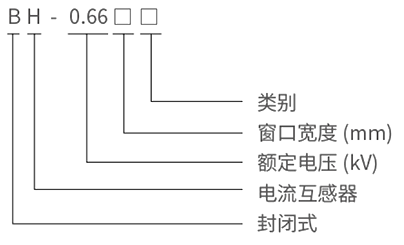

型号含义

技术参数

额定一次电流：5~6300A

额定二次电流：5A、1A

额定电压：AC 0.66kV

符合国标GB/T 20840.2-2014

额定频率：50/60Hz

环境温度：-40℃~+50℃

海拔高度：<3000m

工频耐压：3000V/1min

选型说明

◆根据一次电流及母线尺寸等参数选择对应的规格产品。一次导线穿过互感器窗口，二次回路接到互感器二次端子上。保护盖上小孔可进行铅封，以防窃电。

◆根据被测电流大小，选定额定电流比，一般选用比被测电流大1/3左右的额定电流；

◆测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或者回路负载较大时，应优先选用二次电流为1A的规格；

◆注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

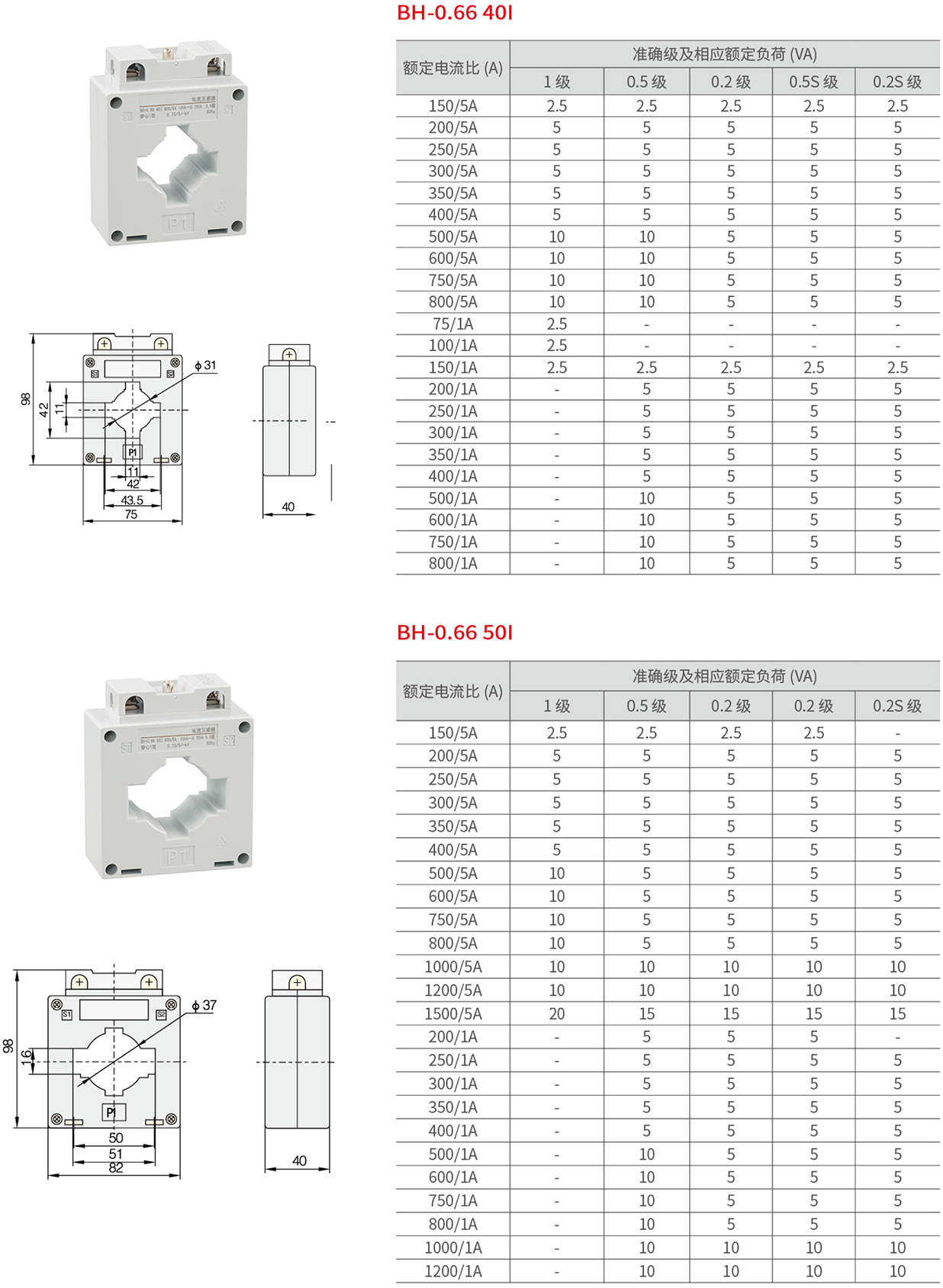

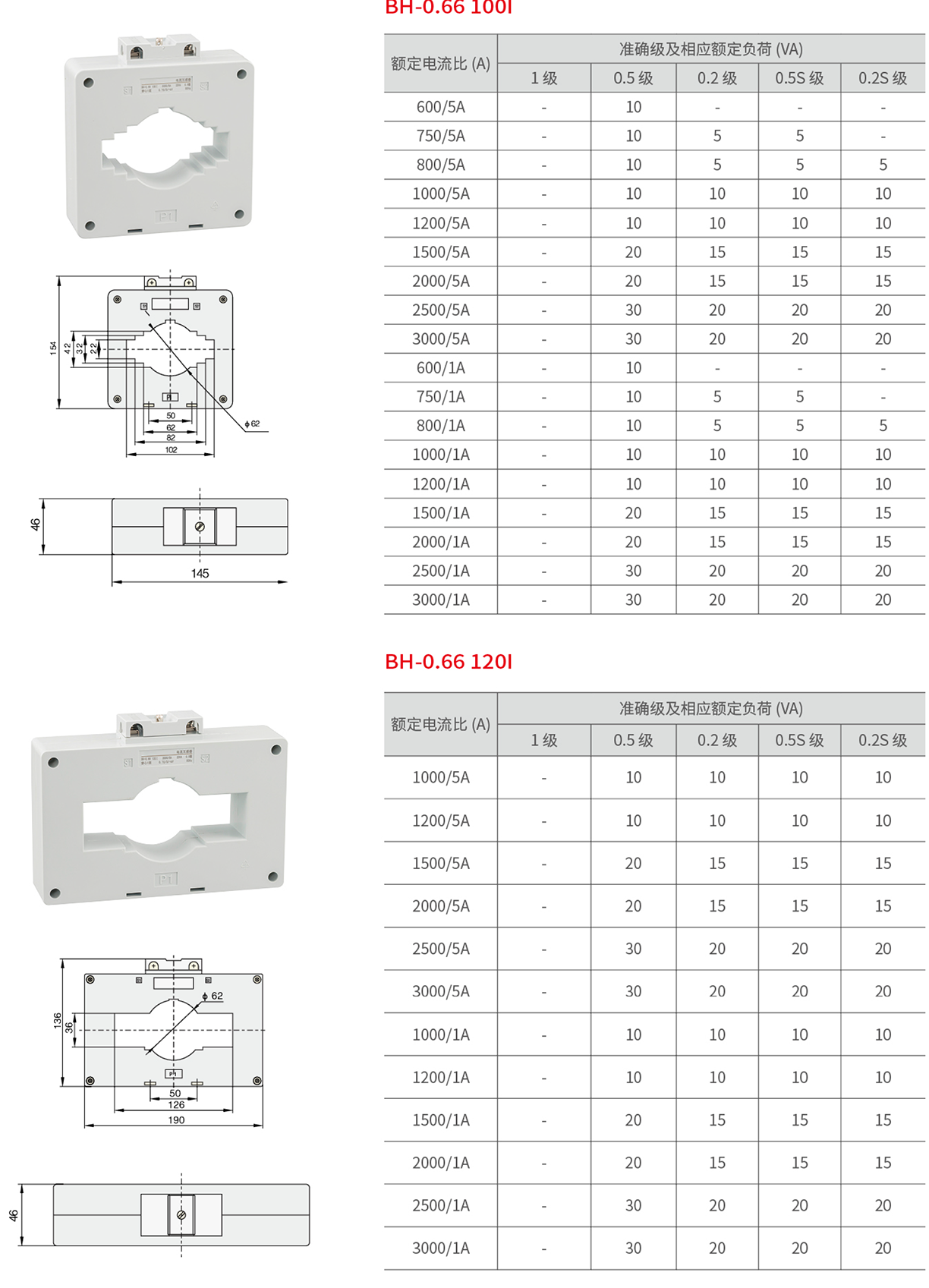

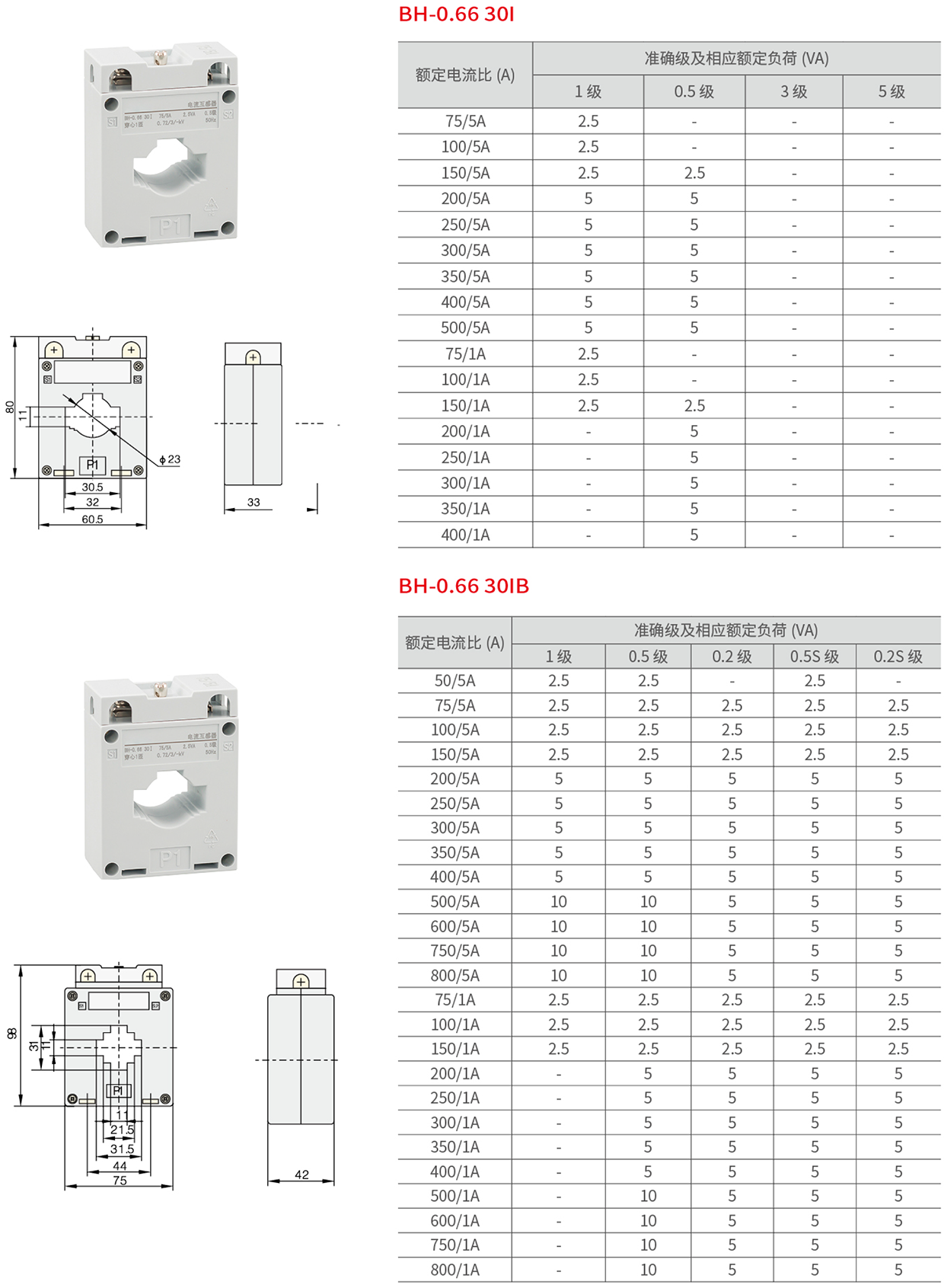

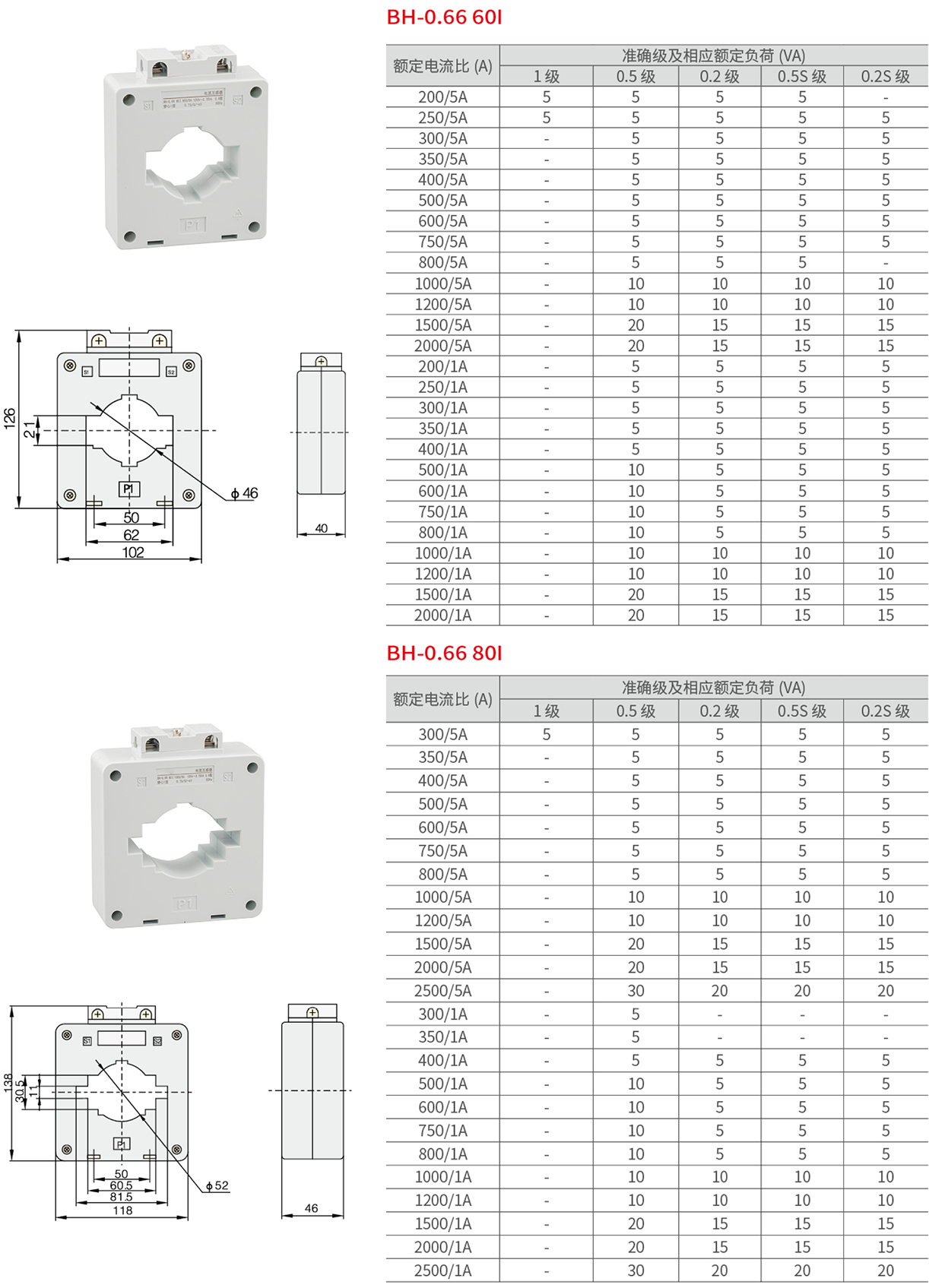

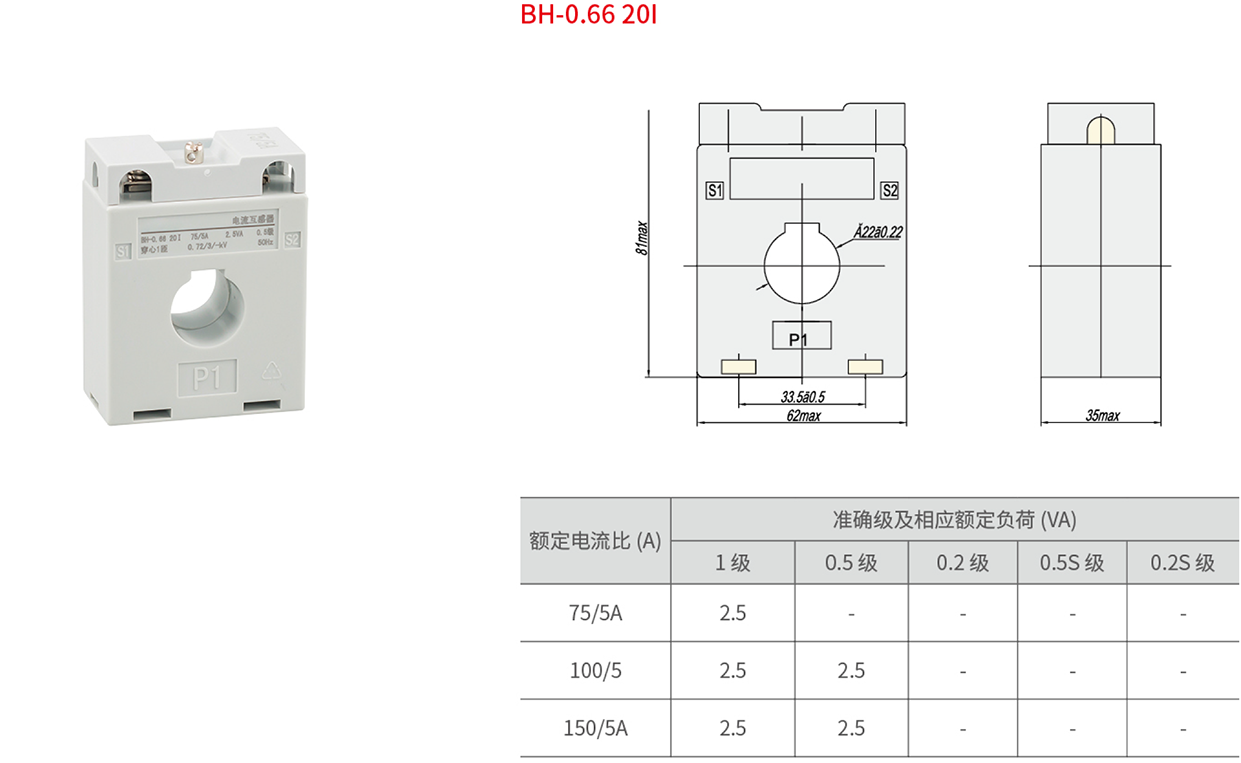

外形及安装尺寸
