FDGE8半封闭干式放电线圈
本型放电线圈为环氧树脂真空浇注单相户内半封闭型产品，其适用于额定频率50Hz、额定电压10kV及以下的电力系统中。与高压并联电容器组并联连接，当电容器组与系统断开后，可在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。
本型放电线圈为环氧树脂真空浇注单相户内半封闭型产品，其适用于额定频率50Hz、额定电压10kV及以下的电力系统中。与高压并联电容器组并联连接，当电容器组与系统断开后，可在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。

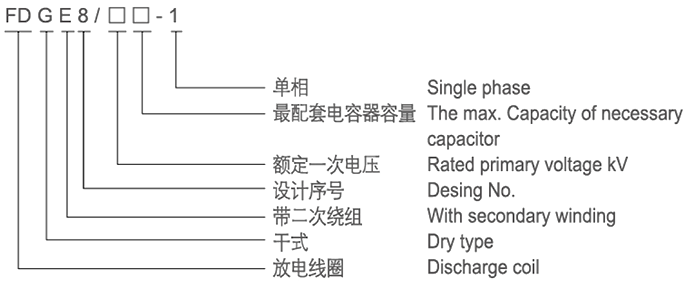

型号含义
技术参数
(1)产品执行标准：DL/T653-1998《电压并联电容器用放电线圈订货技术条件》；
(2)负荷功率因数：COS=Φ0.8(滞后)
(3)表面爬电距离：大于300mm;

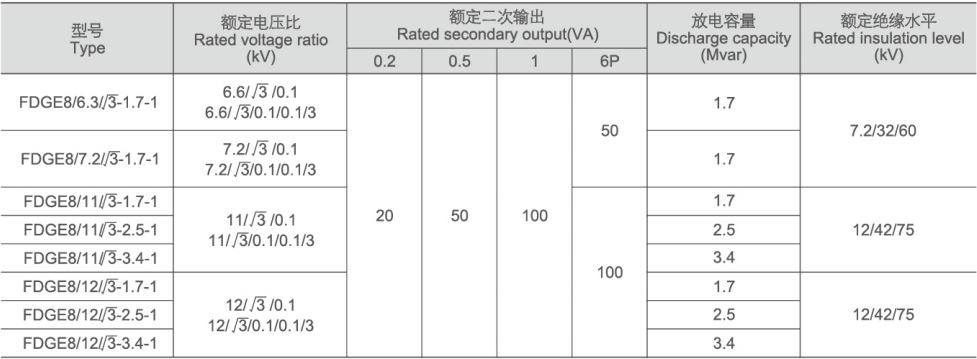

(4)其它技术参数见下表：
注：不带保护级绕组的外形及安装尺寸为图1，带保护级绕组的外形及安装尺寸为图2。

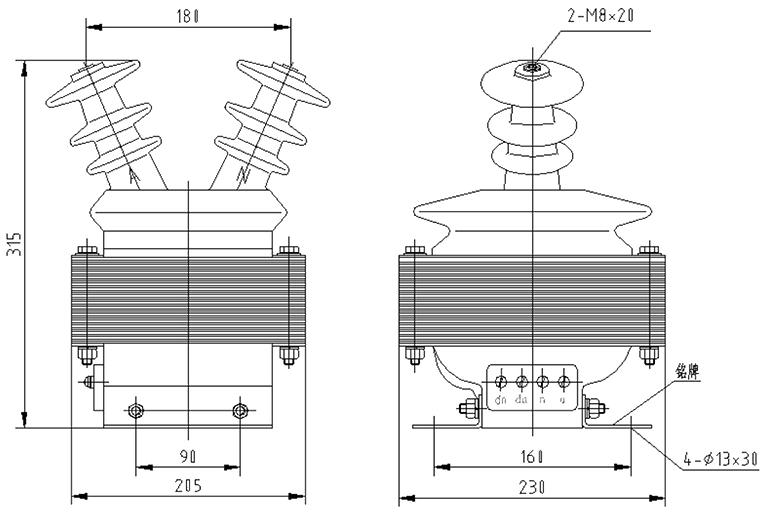

外形及安装尺寸

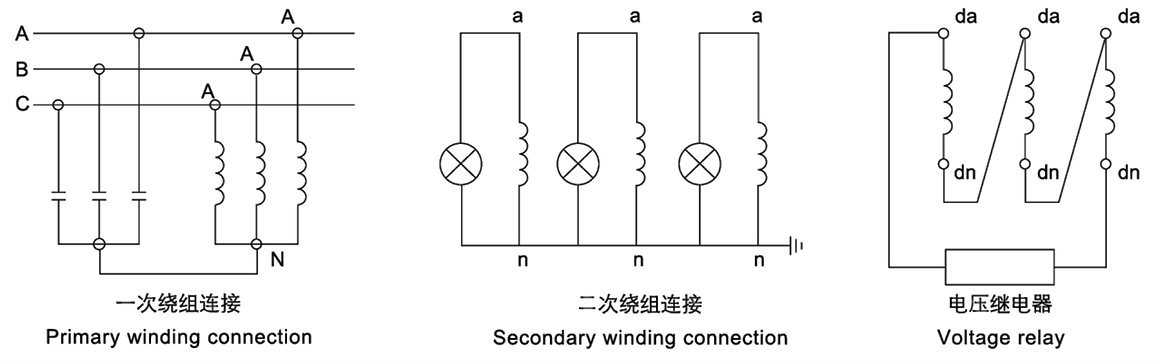

与电容器（组）连接方式
