JDZX11-15,20型电压互感器
JDZX11-15,20型电压互感器

1、局部放电水平符合GB1207-2006《电压互感器》标准。

2、污秽等级：Ⅱ级。

联系我们
产品详情

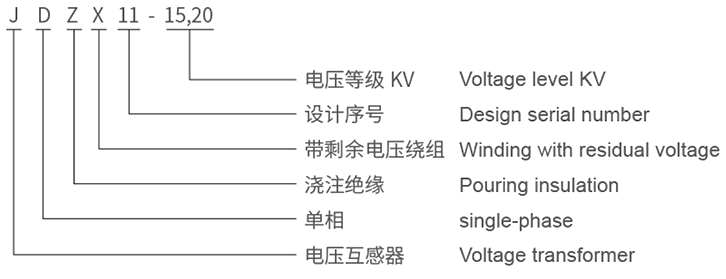

型号含义

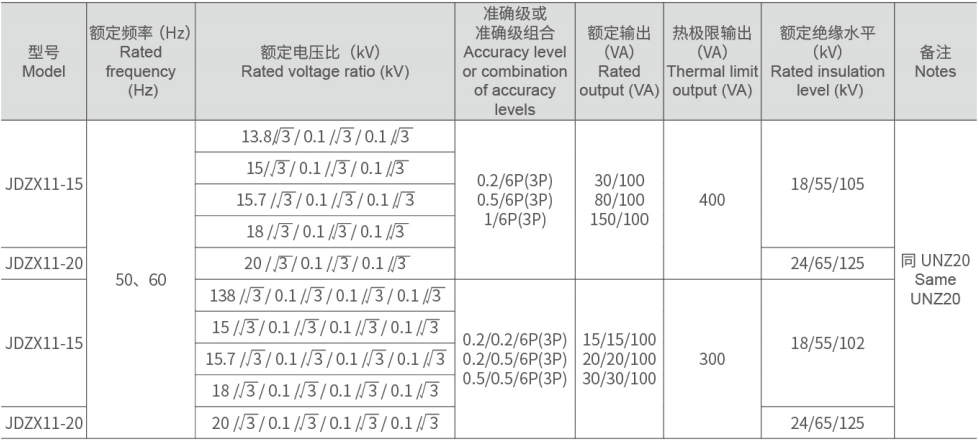

技术参数

image.png注意事项：使用时二次绕组不许短路及超负荷运行；JDZX11-20为半绝缘结构，只能进行感应耐压试验；开关柜进行工频试验，应将互感器与开关柜断开。

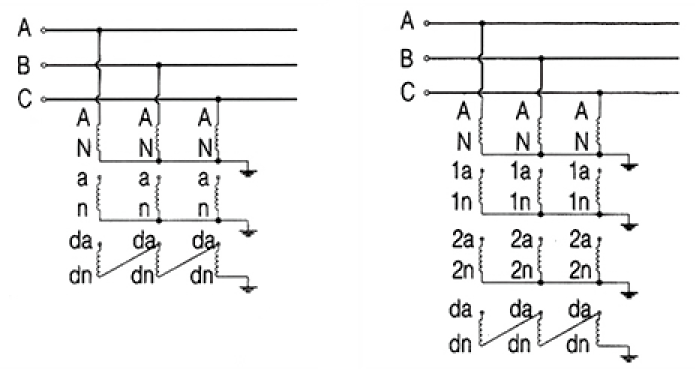

接线原理图


外形及安装尺寸
